COUNTER ELECTRONIC
DIGITAL READOUT
NAVY DEPARTMENT

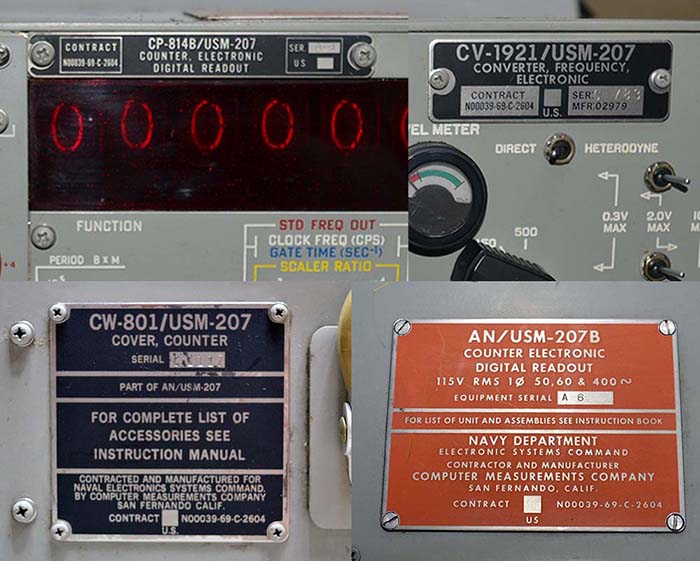

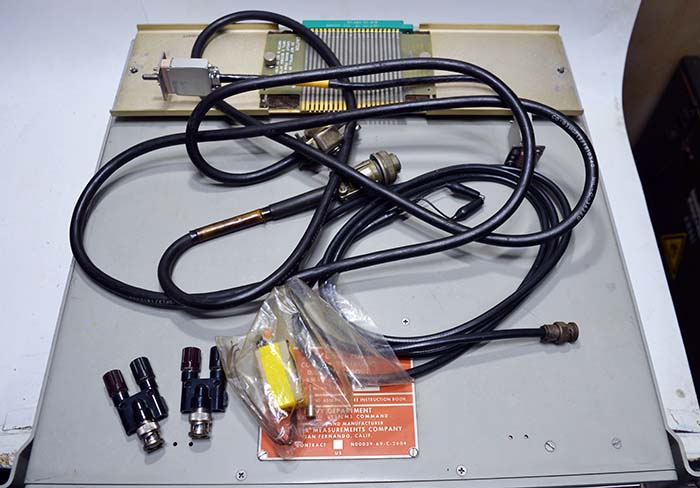

AN/USM-207B システム構成のまとめ
これまでのご質問を合わせると、この測定システムは以下の構成要素で成り立っています：
型番 名称・役割
AN/USM-207B 本体（デジタル表示式電子カウンター）
CP-814B 補助演算ユニット（デジタルデータ処理・拡張用）
CV-1921 周波数変換ユニット（高周波測定用プラグイン）
CW-801 プラグイン用カバー（保護・収納用アクセサリ）

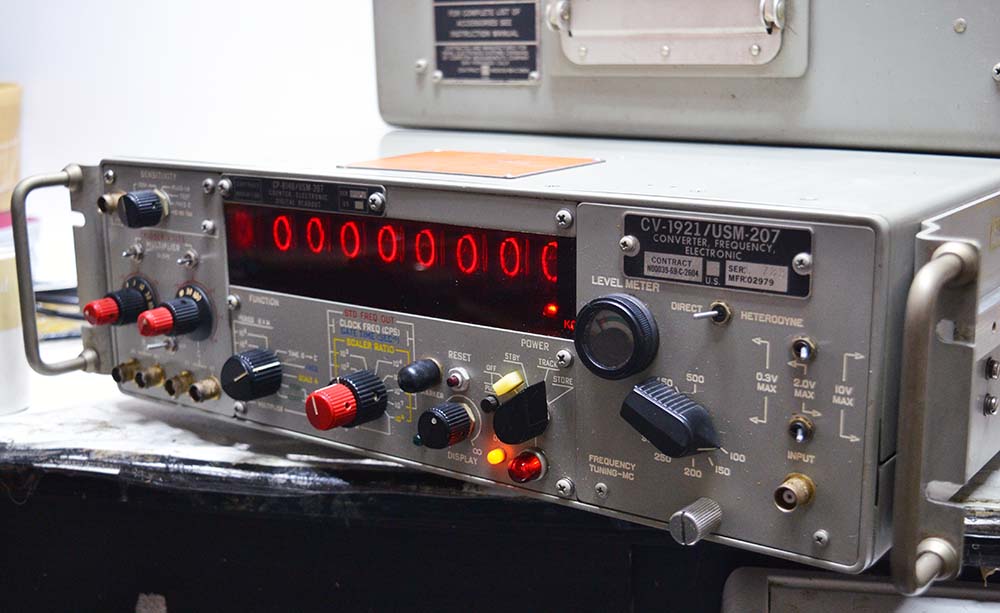

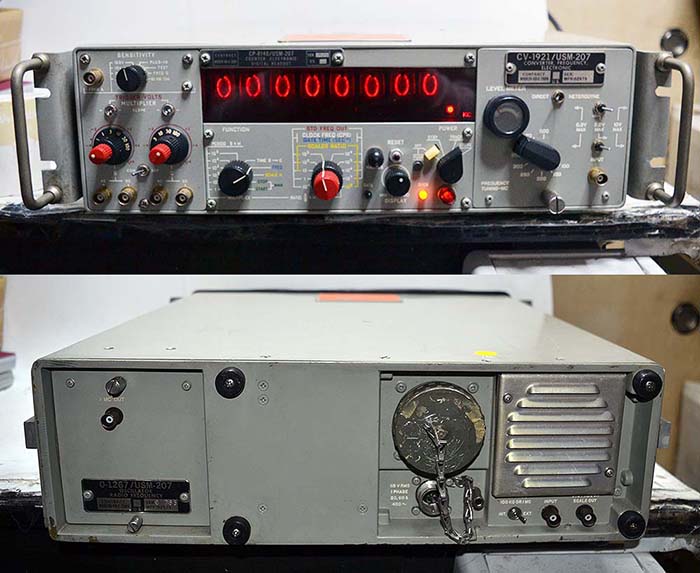

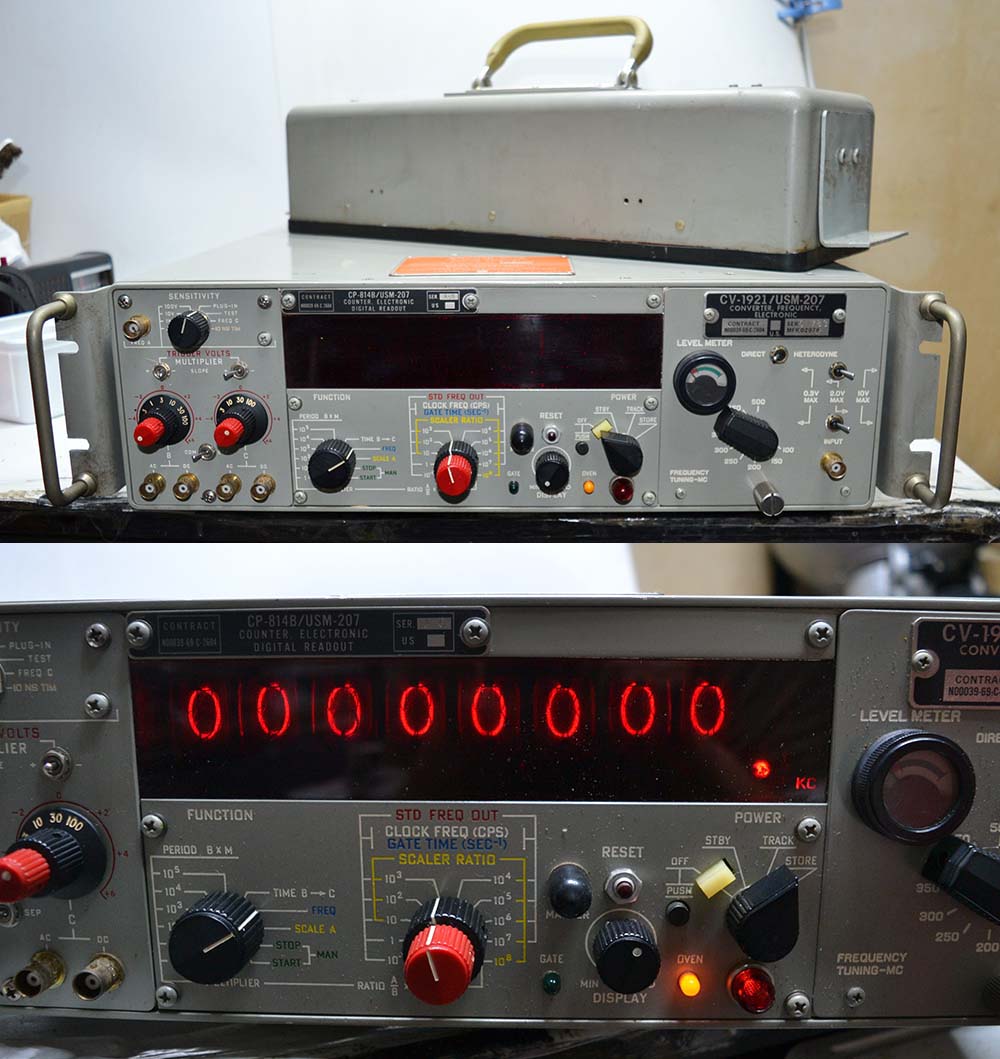

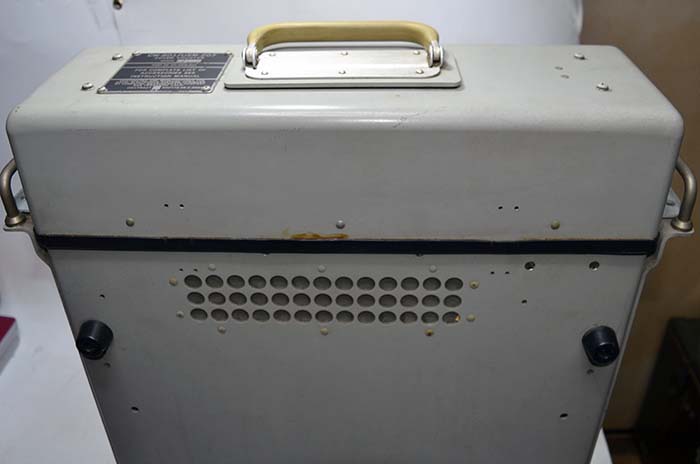

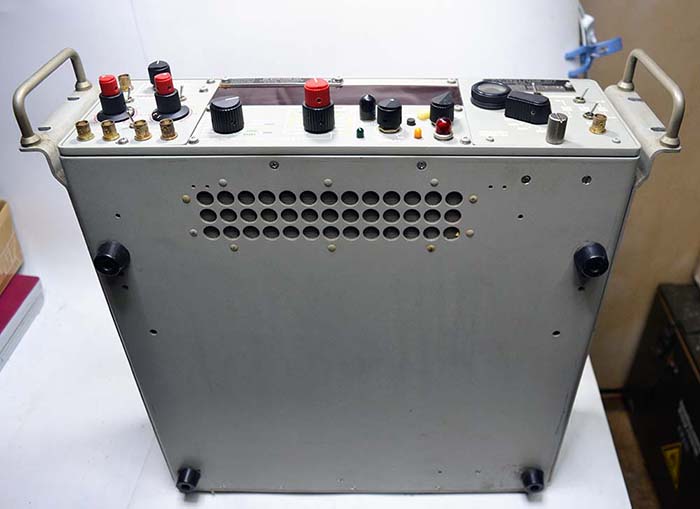

AN/USM-207Bは、アメリカ軍で使用されていた、高い携帯性を備えたデジタル表示方式の電子カウンター（周波数計）です。主に電気信号の周波数や周期の測定、2つの信号間の周波数比や時間間隔の測定に使用されます。
主な機能と用途
この装置は、軍用通信機器、レーダー、その他の電子設備の校正や調整、保守、修理のために設計された多機能な測定器です。
周波数測定: 循環的な電気信号の周波数を直接読み取ることができます。
周期測定: 信号の1周期にかかる時間を測定します。
時間間隔: 同一または異なる2つの信号上の2点間の時間を測定します。
積算機能: 電気パルスの総数をカウントします。
信号出力: 標準周波数出力や、入力周波数を分周した信号を出力する機能も備えています。
仕様と技術特性
この機器は過酷な軍事環境下でも精度を維持するように設計されています。 入力電圧: 安全な最大入力電圧は、周波数範囲に応じて異なります。10MHzから100MHzの範囲では最大100V rms、DC結合時などは最大±600V peakまで対応しています。 動作モード: フロントパネルのスイッチにより、感度（SENSITIVITY）や倍率（MULTIPLIER）の切り替えが可能です。
マニュアル: 陸軍では「TM 11-6625-700-10」、海軍では「NAVSHIPS 0969-028-4020」といった技術マニュアルで詳細な操作方法が規定されています。
関連するマニュアル情報
古い軍用サープラス品として流通することが多く、以下のマニュアルが参照されます。
TM 11-6625-700-10: オペレーター用マニュアル（操作手順、安全上の注意、基本的なメンテナンス）。
TM 11-6625-700-25: 組織、直接支援、一般支援、およびデポ整備用マニュア
-----------------------------------------------------------------------
CP-814B
CP-814B（正式名称：Computer, Digital Auxiliary CP-814B/USM-207）は、電子カウンターである AN/USM-207B の機能を拡張するために使用されるデジタル補助演算ユニット（プラグイン）です。
主な役割と機能
このユニットは、AN/USM-207B 本体の背面または内部に装着して使用され、基本の計測機能に高度な演算・出力能力を追加します。
周波数・時間計算の拡張: 基本的なカウント機能に加え、特定の係数を用いた演算や、より複雑な時間間隔の測定をサポートします。
デジタルデータ処理: 測定されたデータを外部機器やプリンターへ出力するためのインターフェースを提供し、自動計測システムの一部として機能させることが可能です。 軍用規格の信頼性: 厳しい環境下での動作を前提とした軍用設計（MIL規格）がなされており、高い耐久性を備えています。
関連する技術マニュアル
詳細な回路図や保守手順は、以下のマニュアルに含まれています。
NAVELEX 0969-028-4010: AN/USM-207シリーズおよびその補助ユニット（CP-814B等）の技術解説。
TM 11-6625-700-35: 陸軍におけるより高度な保守・修理用マニュアル。
------------------------------------------------------------------------
CV-1921
CV-1921（正式名称：Converter, Frequency Electronic CV-1921/USM-207）は、電子カウンター AN/USM-207B シリーズと組み合わせて使用される周波数変換ユニット（プラグイン）です。
主な役割と機能
このユニットは、AN/USM-207B 本体の前面にあるプラグイン・コンパートメントに装着して使用します。
測定範囲の拡張: カウンター本体のみでは測定できない高い周波数領域（通常、数百MHzからGHz帯）の信号を、本体が処理可能な低い周波数に変換（ヘテロダイン変換）する役割を担います。
高精度な変換: 内部の基準信号と入力信号を混合することで、精度を落とさずに高周波のカウントを可能にします。
-------------------------------------------------------------------------

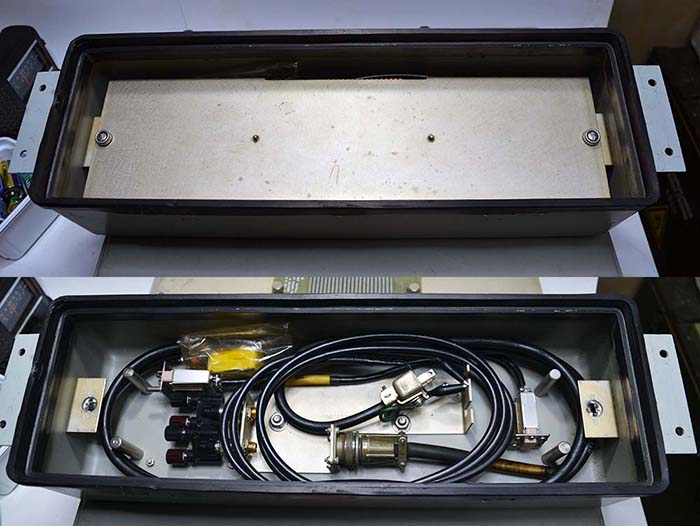

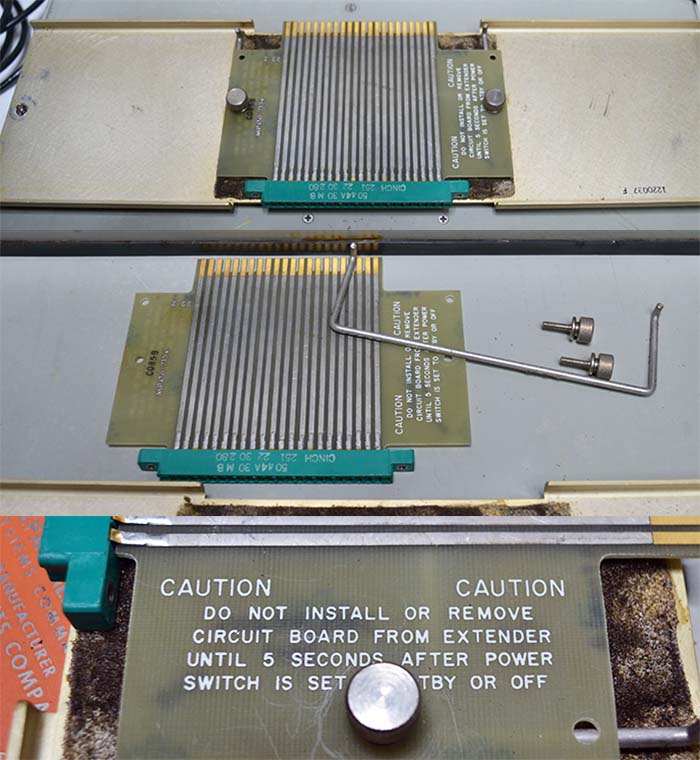

CW-801
CW-801は、電子カウンター AN/USM-207B と組み合わせて使用される、プラグイン・ユニット用の保護カバーまたは収納ケース（Cover, Plug-in Unit）を指します。 これまでの回答で挙げた CP-814B や CV-1921 といったプラグイン・ユニットに関連するコンポーネントです。
主な役割
未使用時の保護: 本体から取り外した状態のプラグイン・ユニット（CV-1921など）のコネクタや内部回路を、埃や衝撃から守るために装着されます。
空きスロットの目隠し: AN/USM-207B 本体のプラグイン・スロットに何も装着しない場合、内部を保護し、パネルの外観を整えるための「ダミーパネル」としての役割を果たすこともあります。
